HLK-LD2450 DC5V 24G MM Dalga İnsan Hareket Takip Radar Sensör Modülü LD2450 Algılama Mesafesi 8M Akıllı Ev

ben. Ürün Özellikleri. 1.24 GHz ISM bandı 2. Entegre akıllı milimetre dalga radar çipi ve akıllı algoritma yazılımı 3.Hassas hareket hedefi konumlandırma ve izleme 4.Maksimum algılama mesafesi 6m 5.Duvara montaj 6... Pin ve soket arayüzü ile birden fazla bağlantı yöntemi

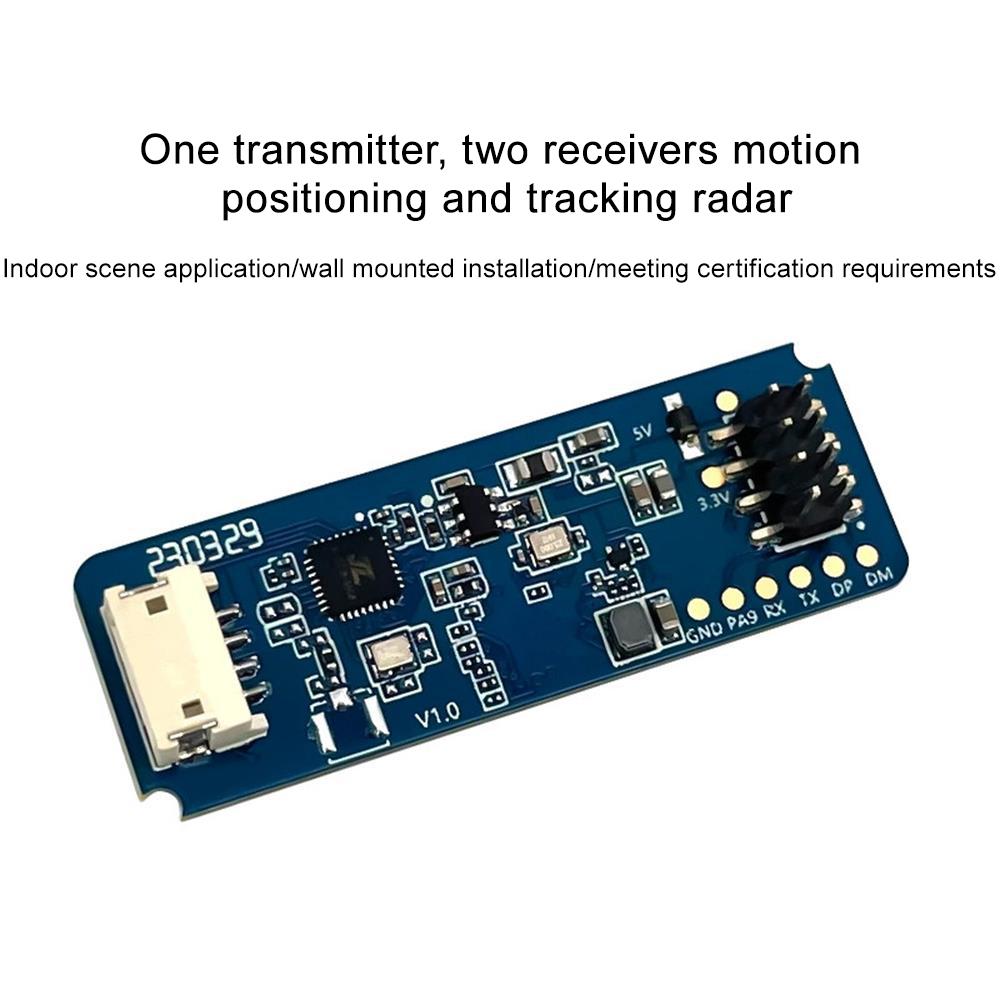

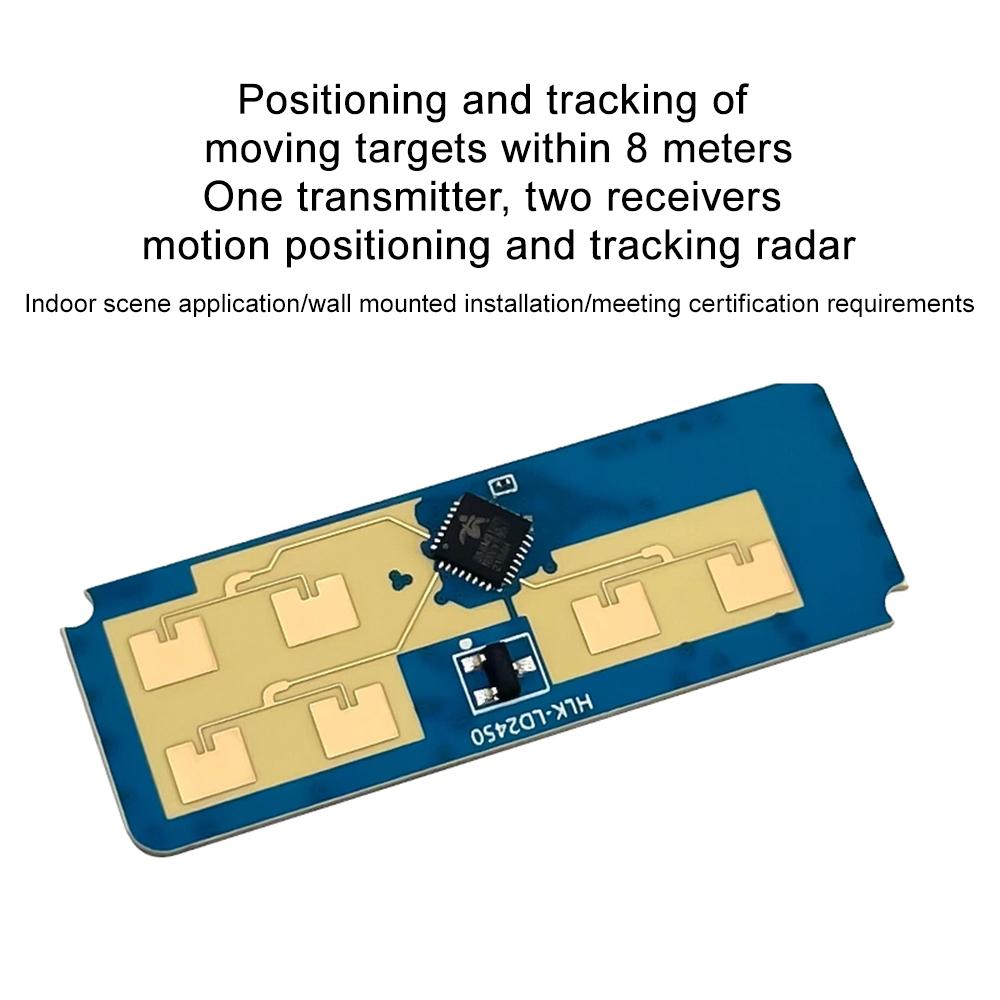

II. Ürün Açıklaması. Hareketli hedef takibi, bir alandaki hareketli bir hedefin konumunun gerçek zamanlı olarak izlenmesini ifade eder, bu sayede alandaki hareketli hedefin mesafe ölçümü, açı ölçümü ve hız ölçümü gerçekleştirilir.LD2450, çok basitleştirilmiş bir 24 GHz radar sensörü donanımı ve akıllı algoritmalar içeren firmware içeren, HELENKO'nun 24G milimetre dalga radar serisindeki bir hareketli hedef takibi sensör modülüdür. Bu çözüm, ev, ofis ve otel gibi yaygın iç mekan senaryolarında hareket eden insan vücudunun konumlandırılması ve takibi için esas olarak uygulanır.. Sensör donanımı, bir AloT milimetre dalga radar çipi, yüksek performanslı-verici-iki-alıcı mikroşerit anten ve düşük maliyetli bir MCU ve çevresel yardımcı devrelerden oluşmaktadır.. Akıllı algoritmik firmware, FMCW dalga formu ve radar çipine özgü gelişmiş sinyal işleme teknolojisini benimser.. Seri port çıkış verisi algılama desteği, tak-çalıştır, farklı akıllı sahnelere ve terminal ürünlerine esnek bir şekilde uygulanabilir.

III. Performans ve elektriksel parametreler. Çalışma frekansı bandı: 24GHz~ 24.25GHz Güç kaynağı gereksinimleri: DC 5V, güç kaynağı kapasitesi > 200mA Ortalama çalışma akımı: 120 mA Modülasyon modu: FMCW Arayüz: Bir UART Hedef uygulama: Üç adede kadar hedefin algılanması ve takibi Algılama mesafesi: 6m Algılama açısı: 60°. Veri yenileme hızı: 10Hz Tarama Bant Genişliği: 250MHz Ortam Sıcaklığı: -40 ~ 85°C Ortalama boyut: 15mm x 44 mm

IV. Çözüm Avantajı. LD2450 insan vücudu algılama modülü, diğer çözümlere kıyasla insan vücudu algılama uygulamalarında belirgin avantajlara sahip olan 24 GHz milimetre dalga radar sensör teknolojisini kullanır. 1. İnsan vücudu hareketini algılamaya duyarlı olmasının yanı sıra, geleneksel programın algılayamadığı insan vücudunun mikro hareketlerine de duyarlı bir şekilde algılayabilir. 2. İyi çevresel uyarlanabilirlik, algılama etkisi çevredeki sıcaklık, parlaklık, nem ve ışık dalgalanmalarından etkilenmez. 3. İyi kabuk nüfuz edilebilirliği, ürün yüzeyinde delik açmaya gerek kalmadan, işin içindeki kabuğa gizlenebilir, ürünün estetiğini iyileştirir.

V. Uygulama Senaryosu. LD2450 hareket hedefi izleme sensörü, hedefi doğru bir şekilde konumlandırabilir ve izleyebilir, çeşitli AloT senaryolarında yaygın olarak kullanılır ve aşağıdaki türleri kapsar. Akıllı Ev. İnsan vücudunun mesafesini ve açısını algılayarak, klima, vantilatör ve diğer ev aletlerinin çalışmasını akıllıca kontrol etmek için ana kontrol modülüne algılama sonuçlarını bildirmek. Akıllı İşletme. Konum algılama, belirlenen konum aralığı içinde insan vücudunun yakınlığını veya mesafesini tanıma ve ekranı zamanında aydınlatma veya kapatma. Banyo. Akıllı Tuvalet: Tuvalet kapağının otomatik açılıp kapanmasını doğru bir şekilde kontrol edin; Akıllı Aydınlatma. Akıllı Aydınlatma. İnsan vücudunu tanır ve algılar, hassas konum tespiti, ev aydınlatma ekipmanları için kullanılabilir (sensörlü lambalar, masa lambaları vb.).

VI. Kullanım ve yapılandırma. LD2450 modülü, belirlenen protokole uygun olarak seri port aracılığıyla doğrudan algılama sonuçlarının verilerini çıkarır, seri port çıkış verileri üç adede kadar hedef konumu, hızı ve diğer bilgileri içerir, kullanıcı belirli uygulama senaryolarına göre esnek bir şekilde. Modülün güç kaynağı voltajı 5V'tur ve giriş güç kaynağının güç kaynağı kapasitesi 200mA'den fazladır.. Modülün G/Ç çıkış seviyesi 3,3V'tur.. Seri portun varsayılan baud hızı 256000'dir, 1 durdurma biti ve eşlik biti yoktur.

VII. İletişim protokolü. Bu iletişim protokolü, öncelikle ikincil geliştirme için üst bilgisayar gösterim aracından ayrılması gereken kullanıcılar içindir.. LD2450 modülü seri port aracılığıyla dış dünya ile iletişim kurar, radar seri portunun varsayılan baud hızı 256000'dir, 1 durdurma biti, eşlik biti yoktur.. Radar, algılanan hedef bilgilerini, bölgedeki x koordinatını, y koordinatını ve hedefin hız değerini içerecek şekilde çıktı verir.. Saniyede 10 kare bildirir. Kurulum ve Algılama Aralığı LD2450'nin tipik kurulum yöntemi, Şekil'de gösterildiği gibi duvar montajıdır.. 5, en uzak konumlandırma ve izleme mesafesi 6 m'dir. Duvar montajında, uygulama senaryosundaki engellerin yanı sıra üst kısımdaki parazit yapan nesneler de dikkate alınmalı ve önerilen montaj yüksekliği 1,5 ila 2 m arasındadır.. Montaj yüksekliği 1,5 ila 2 m'dir, bu da LD2450 ile aynıdır.

VIII. Kurulum Talimatları : Minimum kurulum boşluğunu doğrulayın Radar bir muhafaza ile kurulacaksa, muhafazanın 24 GHz'de iyi dalga geçirgenliği özelliklerine sahip olması ve metal malzemeler veya elektromanyetik dalgaları engelleyici etkiye sahip malzemeler içermemesi gerekir. Kurulum Ortam Gereksinimleri. Bu ürün uygun bir ortama kurulmalıdır, aşağıdaki ortamda kullanılırsa algılama etkisi etkilenecektir. 1. Algılama alanında, hayvanlar, sürekli sallanan perdeler, hava çıkışına bakan büyük bitkiler gibi sürekli hareket halinde olan insan olmayan nesneler bulunmaktadır. 2. Algılama alanında güçlü yansıtıcı malzemeden oluşan geniş bir alan bulunmaktadır ve bu güçlü yansıtıcı malzeme radar anteninde parazite neden olacaktır. 3. Duvara monte edildiğinde, odanın üst kısmındaki klima, elektrikli fanlar ve diğer dış parazit faktörlerini göz önünde bulundurmanız gerekir.

IX. Kurulum için önlemler. 1. Radar anteninin algılanacak alana baktığından ve antenin etrafının açık ve engelsiz olduğundan emin olmaya çalışın. 2. Sensörün sağlam ve sabit bir konuma monte edilmesini sağlamak için, radarın kendisi titreşimin algılama etkisini etkileyecektir. 3. Radar arkasında nesne hareketi veya titreşim olmadığından emin olmak için. Radar dalgası nüfuz edici olduğu için, anten sinyal geri yansıması radar nesnelerinin arkasındaki hareketi tespit edebilir.. Metal kalkan veya metal arka plaka, radarın arka kapağını koruyarak nesnelerin radarın arkasına çarpmasının etkisini azaltmak için kullanılabilir. 4. Birden fazla 24 GHz bandı radarı bulunduğunda, lütfen bunu ışın yönüne doğru kurmayın ve olası karşılıklı paraziti önlemek için mümkün olduğunca uzağa monte edin.

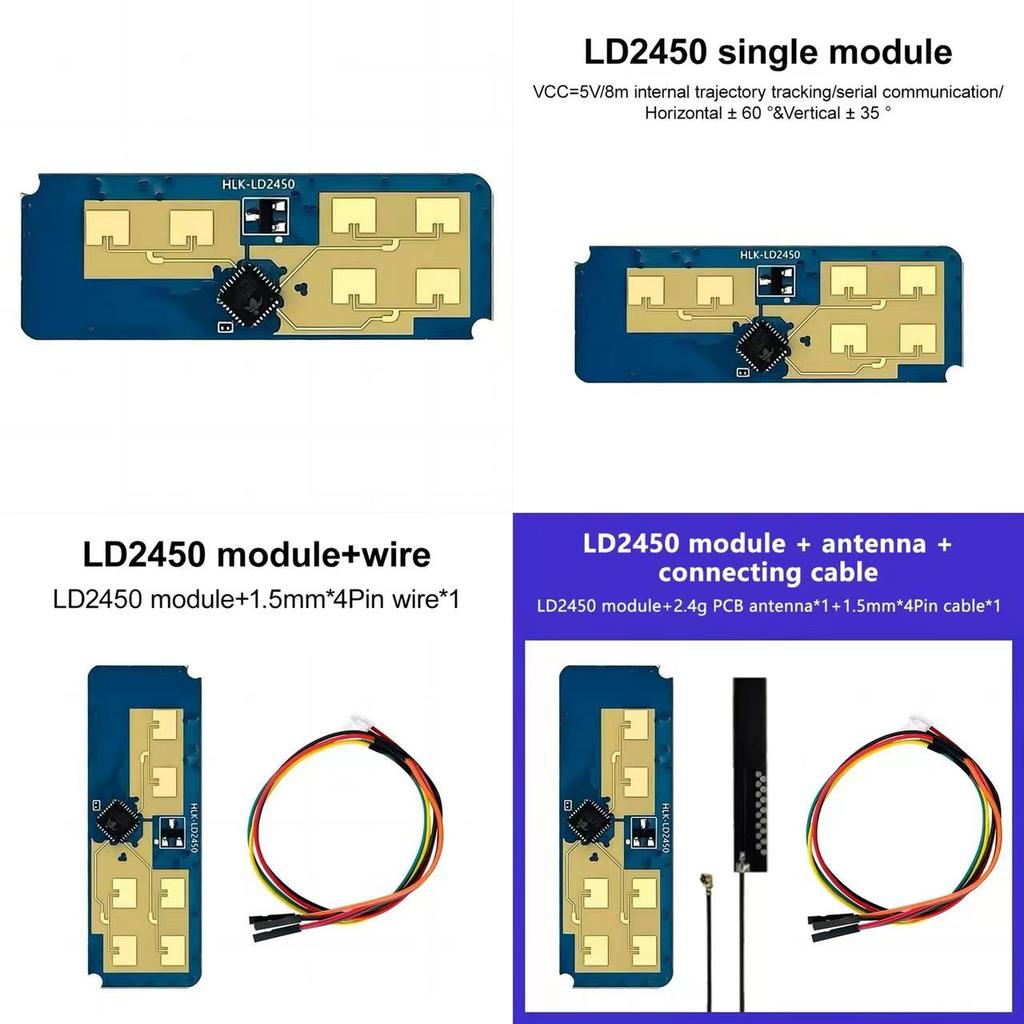

X. Paket İçeriği. Paket I: Sensör x1

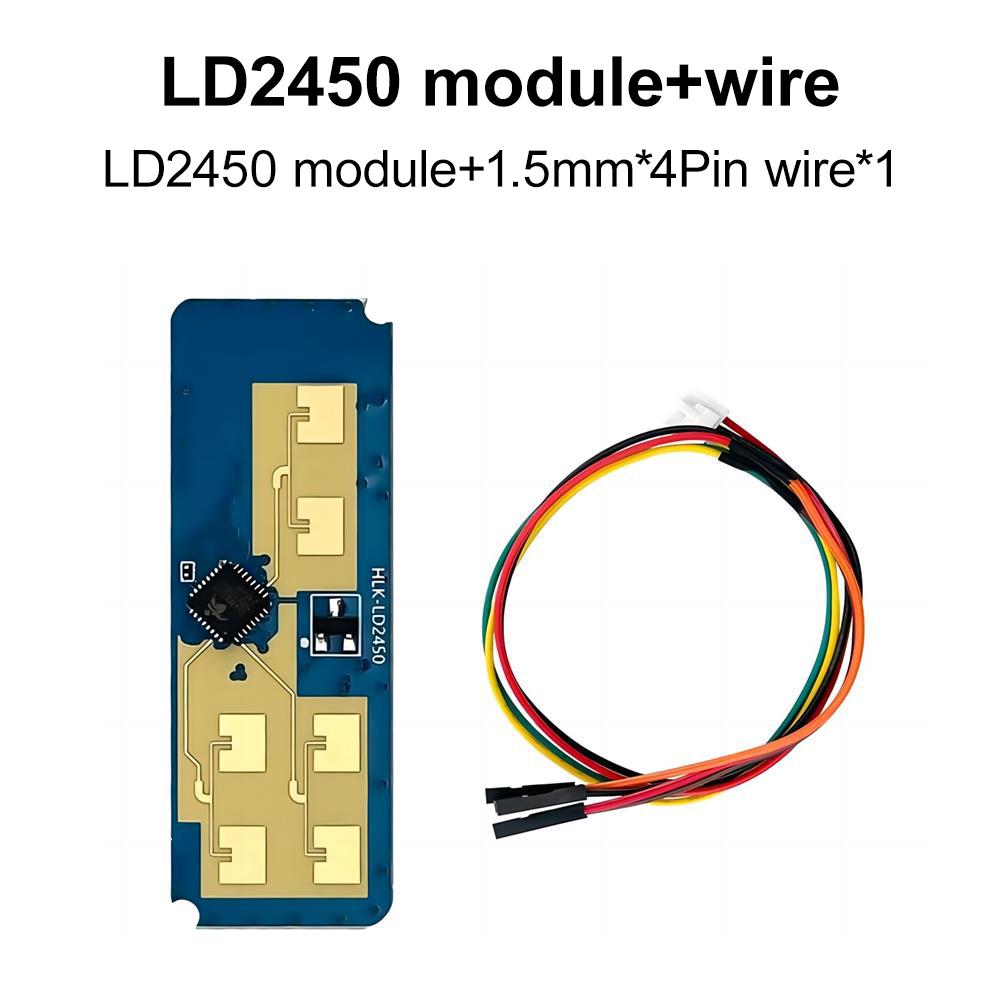

Paket II: Sensör x1 4PIN kablo x1

Üçüncü paket: Sensör x1 4PIN kablo x1 Anten x1
