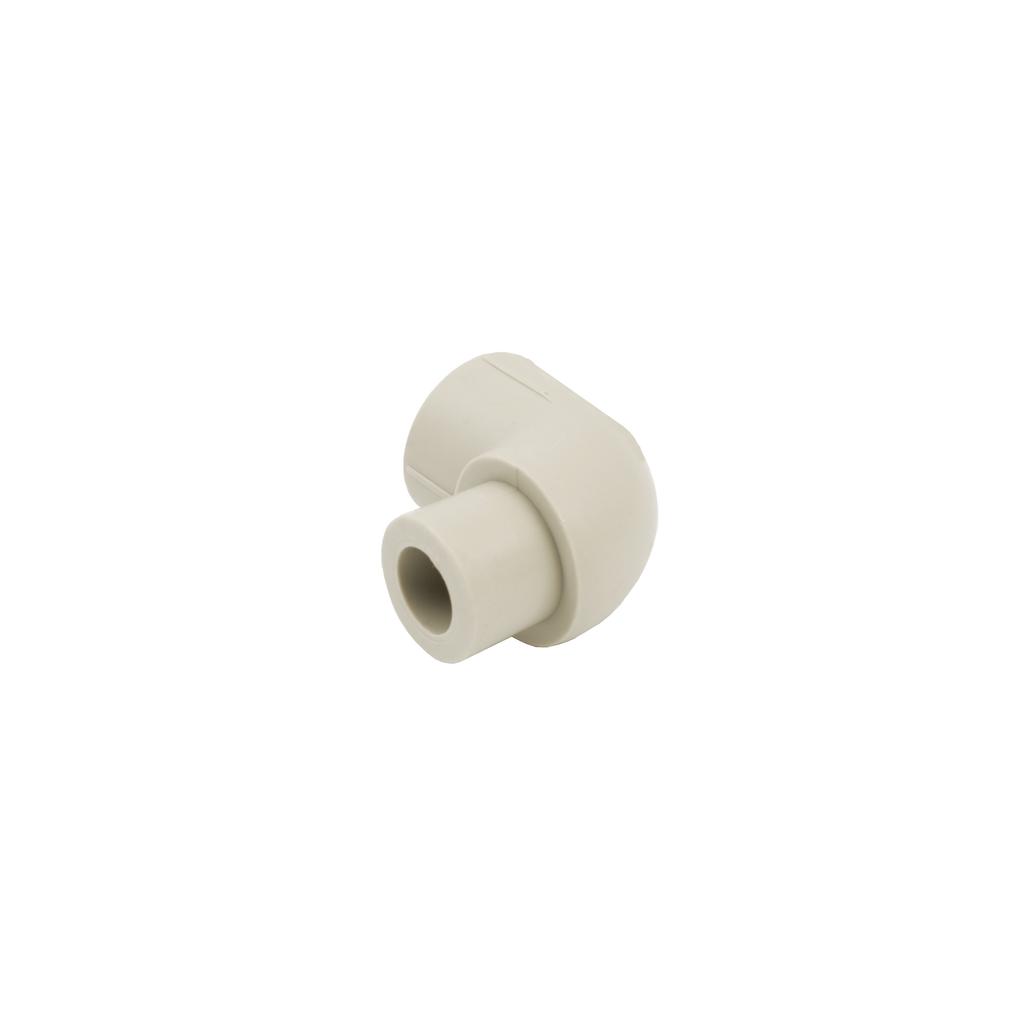

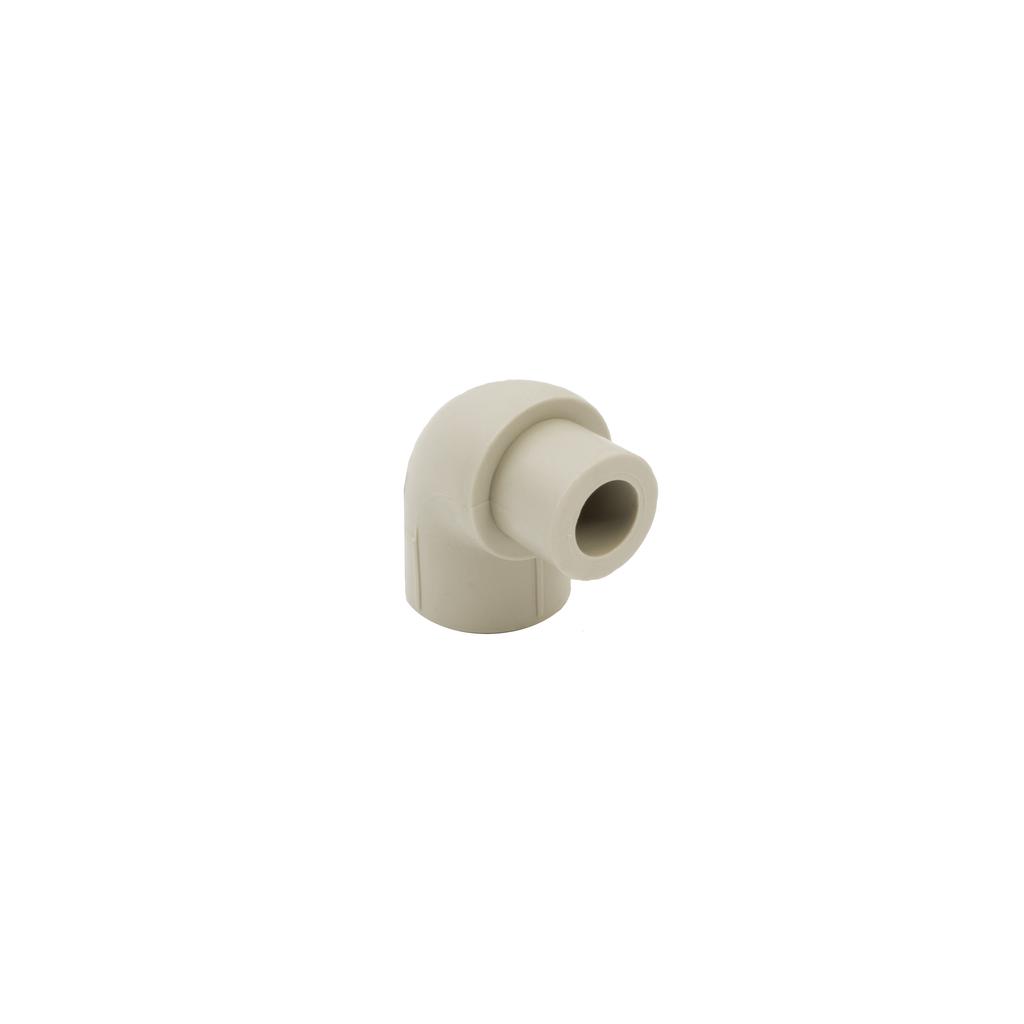

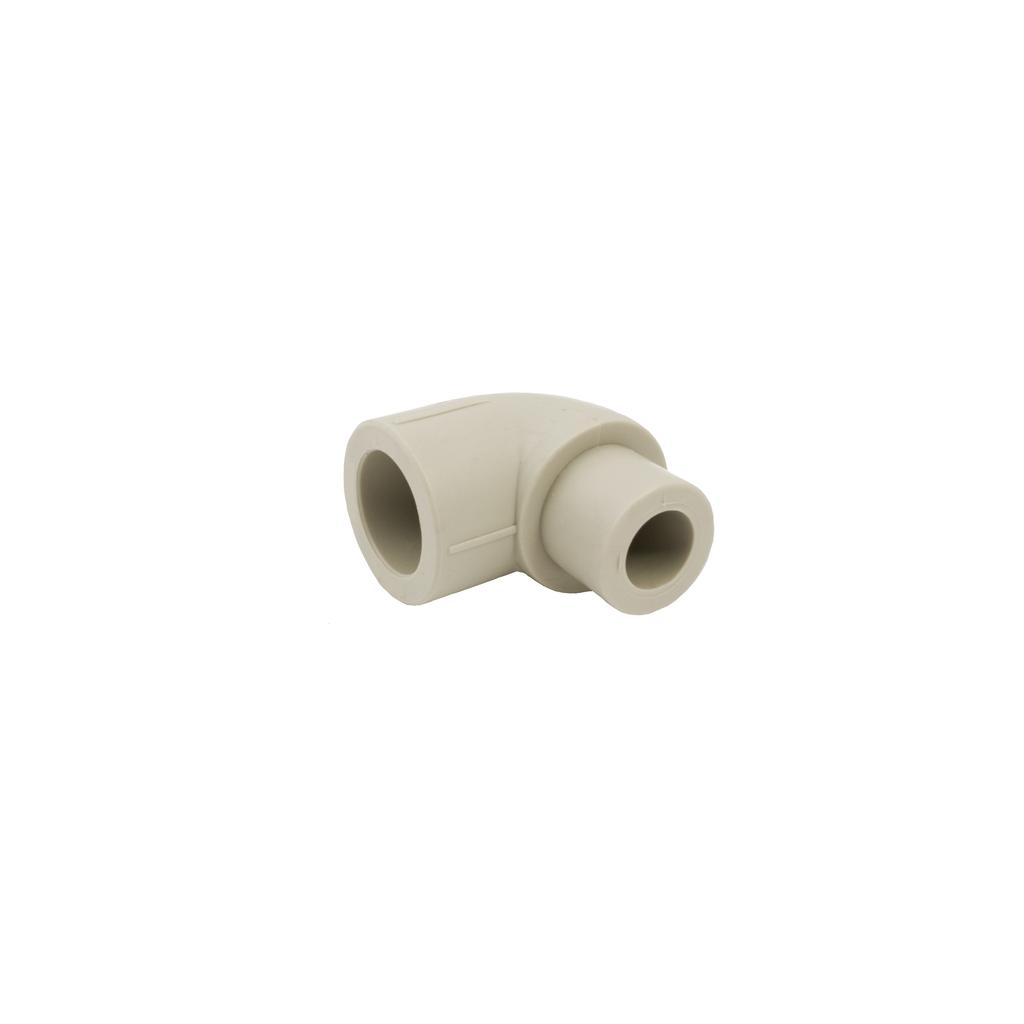

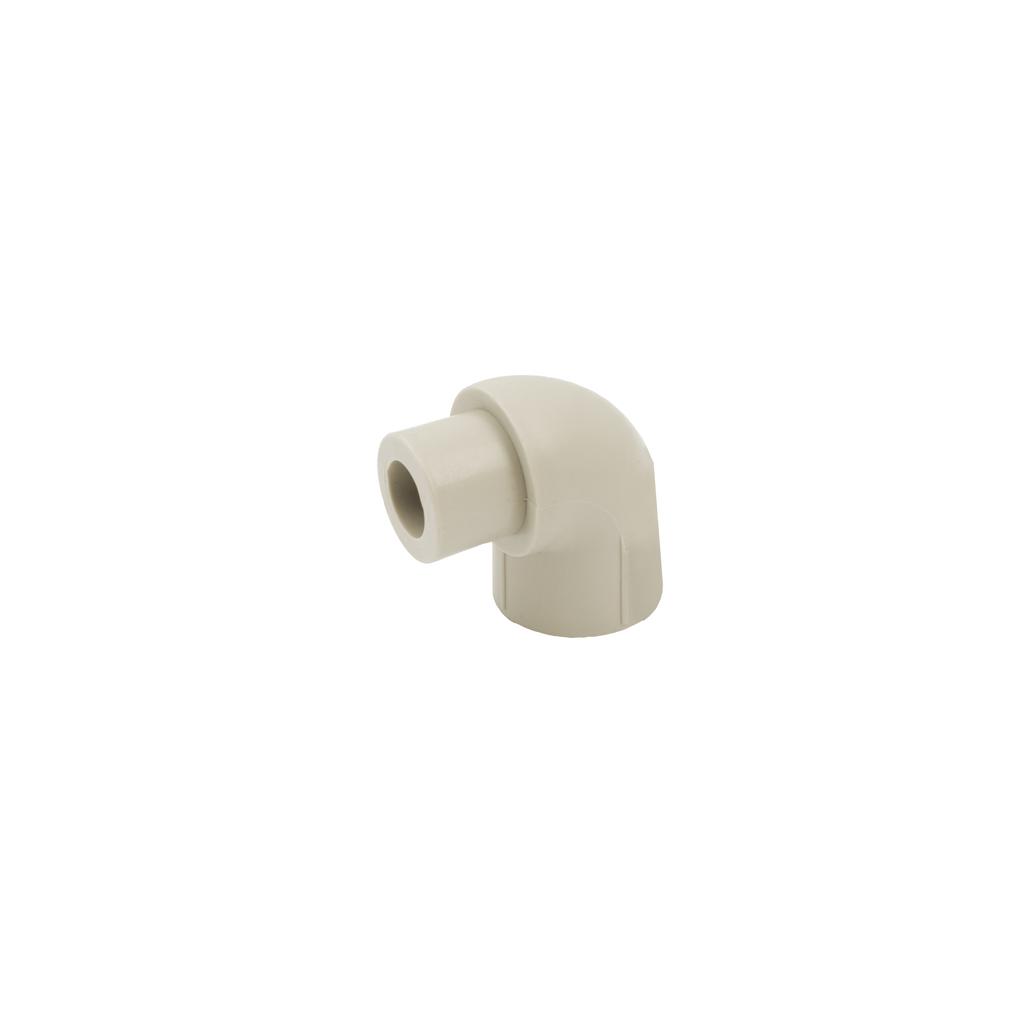

Idmar kolano nyplowe 90° pp-r 25

IDMAR Kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym 3/4" - system hybrydowy Profesjonalna kształtka PP-R do połączeń hybrydowych | Rozmiar 25 mm | Gwint wewnętrzny 3/4" GW | Kąt 90° | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN-EN ISO 15874-3:2013 | | Wysyłka 24h ✓ Czym jest kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym? Kolanko nyplowe PP-R 90° 25 mm z gwintem wewnętrznym 3/4" to zaawansowana kształtka instalacyjna służąca do połączenia rury PP-R z armaturą gwintowaną przy jednoczesnej zmianie kierunku o kąt prosty (90 stopni). Średnica 25 mm z gwintem 3/4" jest standardem w instalacjach podłączeń baterii umywalkowych, wannowych, natryskowych, zaworów kulowych, grzejników c.o. (złączka mosiężna 3/4"), filtrów, reduktorów ciśnienia, pomp cyrkulacyjnych oraz wszędzie tam gdzie wymagane jest połączenie systemu PP-R z elementami metalowymi. Produkt łączy zalety obu technologii: trwałość i szczelność zgrzewu PP-R z jednej strony oraz uniwersalność połączeń gwintowanych z drugiej strony. Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego (Ø 25 mm zewnętrzne, głębokość wsunięcia 17,5 mm, czas zgrzewania 7 s przy temperaturze 270°C), z drugiej strony gwint wewnętrzny mosiężny 3/4" GW (gwint walcowy cylindryczny zgodny z normą ISO 228-1, średnica nominalna 26,441 mm, skok gwintu 1,814 mm, 14 zwojów na cal). Wkładka gwintowana wykonana z mosiądzu CW617N (MS58, 58% miedzi, 39% cynku, 3% ołowiu) metodą kucia na gorąco, następnie osadzana w korpusie PP-R w procesie wtrysku (overmolding) w temperaturze 220-240°C, co tworzy nierozłączne, trwałe połączenie metal-polimer odporne na wykręcanie i przecieki. Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź (λ = 380 W/(m·K)), co oznacza doskonałe właściwości termoizolacyjne – rurociągi PP-R 25 mm tracą tylko 3-5 W/m w instalacjach nieizolowanych (+60°C, temperatura otoczenia +20°C). Mosiężna wkładka gwintowana zapewnia odporność na wykręcanie (moment obrotowy ≥ 50 Nm), stabilność wymiarową gwintu (tolerancja ± 0,05 mm) oraz kompatybilność z armaturą sanitarną (baterie, zawory, filtry). Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych z mosiądzu (ołów < 0,2%, zgodność z dyrektywą 98/83/WE). Parametry techniczne i wymiary

Kod produktu: PPRZKWZ025-90.1008WZ

Marka: IDMAR

Typ: Kolanko nyplowe 90° z gwintem wewnętrznym

Rozmiar nominalny rury: 25 mm

Rozmiar gwintu: 3/4" GW (gwint wewnętrzny walcowy)

Norma gwintu: ISO 228-1 (G 3/4)

Kąt: 90°

Materiał korpusu: PP-R typ 3 (random copolymer)

Materiał wkładki gwintowanej: Mosiądz CW617N (MS58)

Rodzaj połączenia (strona rury): Zgrzewane polifuzyjne (socket fusion)

Rodzaj połączenia (strona armatury): Gwint wewnętrzny 3/4" GW

Temperatura zgrzewania: 270°C

Czas nagrzewania (25 mm): 7 sekund

Głębokość zgrzewu (wstawienia rury): 17,5 mm

Ciśnienie robocze PN @ +20°C: 10 bar (1 MPa)

Ciśnienie robocze @ +60°C: 10 bar (1 MPa)

Ciśnienie robocze @ +80°C: 6 bar (0,6 MPa)

Temperatura pracy (ciągła): +1°C – +80°C

Temperatura szczytowa: +95°C (≤ 100 h/rok)

Współczynnik przewodności cieplnej λ: 0,24 W/(m·K)

Moment obrotowy (wykręcanie): ≥ 50 Nm

Pozycja montażowa: Dowolna

Norma: PN-EN ISO 15874-3:2013

Certyfikat: PZH

Kolor: Szary (korpus PP-R), mosiężny (wkładka)

Żywotność projektowa: ≥ 50 lat (+60°C/10 bar)
